編碼器卡

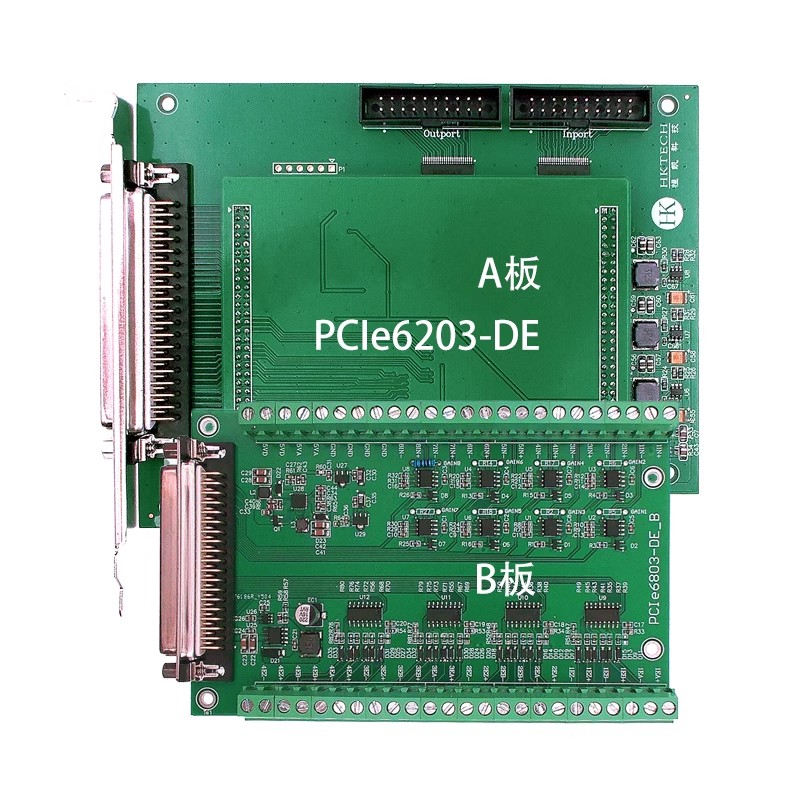

  • 型号：PCIE6203-DE
  • 總線接口：PCIE總線；
  • 應用：拉力、壓力、扭矩測量，模拟量與位置信号同步測量；
  • AD模拟量輸入：16位8路差分200Ksps，每通道帶前置放大1-1000倍功能；
  • 帶有8路AD同步轉換模式；
  • 4個獨立32位編碼計數器，非隔離差分輸入；
  • 編碼器AB信号最大輸入頻率5Mhz;
  • 支持AB正交編碼器輸入模式：1X、2X、4X；
  • 任一個計數器可以軟件複位、Z線複位；
  • 輸入IN：16路  5V-TTL電平；
  • 輸出OUT：16路 5V-TT電平。

             使用手冊下載





型号 功能參數 數字量IO 手冊下載
USB_AMC4E 4路獨立32位編碼器計數器，非隔離差分5V輸入，AB信号最大輸入頻率5MHZ，1X/2X/4X計數模式，每個計數器配5個移位寄存器，Z線複位 軟件複位2種複位模式。 8路 說明書.pdf
NET_AMC4E 4路獨立32位編碼器計數器，非隔離差分5V輸入，AB信号最大輸入頻率5MHZ，1X/2X/4X計數模式，每個計數器配5個移位寄存器，Z線複位 軟件複位2種複位模式。 4路 說明書.pdf
PCI_AMC8E V10 4路獨立32位編碼器計數器，每路光電隔離5V輸入，AB信号最大輸入頻率5MHZ，1X/2X/4X計數模式，每個計數器配5個移位寄存器，Z線複位 軟件複位2種複位模式。 8路隔離 說明書.pdf
PCI_AMC8E V20 8路獨立32位編碼器計數器，非隔離差分5V輸入，AB信号最大輸入頻率5MHZ，1X/2X/4X計數模式，每個計數器配5個移位寄存器，Z線複位 軟件複位2種複位模式。 8路隔離 說明書.pdf
PCIE_AMCEIO 1路獨立24位增量式編碼器計數器卡，1X 2X 4X計數模式可選 16路 說明書.pdf
PCIE6203-DE 4軸獨立32位編碼器，AB信号最大輸入頻率5Mhz；8路差分16位模拟量AD與4路32位編碼器同步采集，8路AD同步200K。 16路 說明書.pdf
USB6202SDIE 3軸獨立32位編碼器，AB信号最大輸入頻率5Mhz。4路差分16位模拟量AD與3軸正交編碼計數器同步采集；4路AD同步100K；2路PWM輸出； 8路 說明書.pdf
USB6304D 1路32位編碼計數器；8路差分16位250K模拟量AD采集；2路16位1M模拟量DA輸出；4路PWM測量、4路PWM輸出。 16路 說明書.pdf
USB6504D 1路32位編碼計數器；8路差分16位500K模拟量AD采集；2路16位1M模拟量DA輸出；4路PWM測量、4路PWM輸出。 16路 說明書.pdf
USB6114D 1路32位編碼計數器；8路差分16位1M模拟量AD采集；2路16位1M模拟量DA輸出；4路PWM測量、4路PWM輸出。 16路 說明書.pdf
