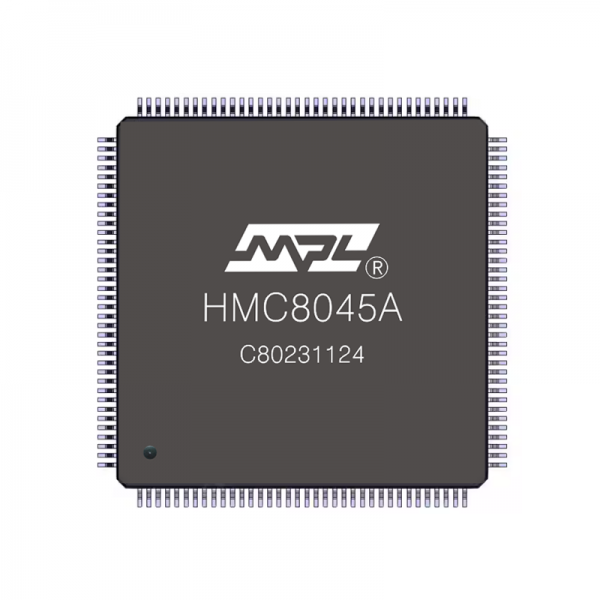

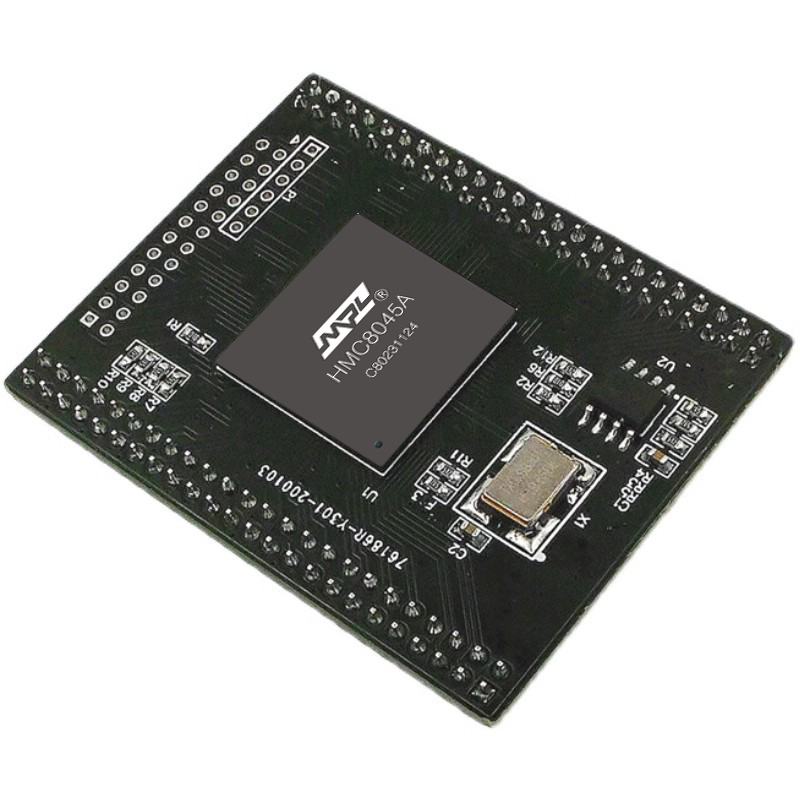

運動控制器開發方案：單片機+運動控制芯片

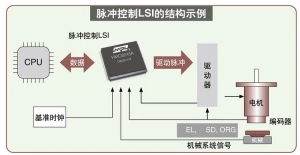

相對于單獨使用單片機、DSP等開發運動控制器，使用專用的運動控制芯片+微處理器uC方案更加方便、快捷，能實現的運動控制更加穩定、精度高、速度快、CPU使用率高等。
| 功能 | 參數說明 |
| 控制軸數 | 3軸 4軸 |
| 基準時鍾 | 19.6608Mhz |
| 定長控制範圍 | 0-16,777,215（24位），正負方向可單獨運行最大24位步進 |
| 減速點設置範圍 | 0-16,777,215（24位） |
| 速度設定 | V0初始速度，Vt運行速度 |
| 速度設定範圍 | 1-65535（16位） |
| 加速率設定範圍 | 1-65535（16位） |
| 減速率設定範圍 | 1-65535（16位） |
| 分頻系數設定範圍 | 1-2999；當設定值為2999時，脈沖輸出速度範圍0.1-65535.5pps: 當設定值為299時，脈沖輸出速度範圍1-65535pps:當設定值為29時，脈沖輸出速度範圍10-655350pps；當設定值為2時，脈沖輸出速度範圍100-6553500pps: |
| 加減速設定 | 直線加減速、S曲線加減速可選 |
| 運行速度自動校準 | 短距離定長加減速運動時，會自動降低最高速度 |
| 計數器 | 每軸帶一個邏輯位置計數和一個24位正交編碼器計數器 |
| 插補功能 | 任意2-4軸直線插補，任意兩軸之間圓弧插補，可以循環畫圓動作，差補的一個軸實現高速高精度正弦波與餘弦波運動 |
| 同步啓停功能 | 多芯片之間可以同步啓動或停止，實現多芯片之間多軸直線插補 |
| 工作電源 | IO控制3.3V，1.2V内核電源 |
| 工作溫度 | -40~80℃ |
